5.5kw渦流風機參數
瀏覽：3612 發布日期：2018-06-18
5.5kw渦流風機分為雙葉輪5.5kw和單葉輪7.5kw，以下為各型號的參數，可做參考之用，另結構尺寸與外形也各不相同。具體可參考樣冊或咨詢技術人員。
從下圖可以看出，規列的的型號是有一定的規律的，偶數為雙，比較2和4，奇數為單，如1和3，代表葉輪數是單還是雙，其他的廠家規定的型號基本上上都是一樣的，大同小異，有了原始參數后，選型的時候還要注意參考運行曲線圖；
從下圖可以看出，規列的的型號是有一定的規律的，偶數為雙，比較2和4，奇數為單，如1和3，代表葉輪數是單還是雙，其他的廠家規定的型號基本上上都是一樣的，大同小異，有了原始參數后，選型的時候還要注意參考運行曲線圖；
| 風機型號 |
葉輪數 單、雙 |
功率 kw |
最大流量 m³/h |
額定真空 mbar |
額定出壓 mbar |
噪音 dB(A) |
凈重 kg |
進風口 口徑 |
|---|---|---|---|---|---|---|---|---|
| 2GH 720-H47 | 雙葉輪 | 5.5kw | 320 | -420 | 500 | 76 | 66 | 2寸 |
| 2GH 740-H47 | 雙葉輪 | 5.5kw | 500 | -240 | 260 | 78 | 69 | 2寸 |
| 2GH 810-H17 | 單葉輪 | 5.5kw | 530 | -300 | 300 | 70 | 63 | 2.5寸 |
| 2GH 820-H17 | 雙葉輪 | 5.5kw | 520 | -280 | 260 | 74 | 83 | 2.5寸 |
| 2GH 830-H17 | 單葉輪 | 5.5kw | 700 | -200 | 190 | 70 | 66 | 2.5寸 |
| 4GH 620-H57 | 雙葉輪 | 5.5kw | 165 | -520 | 750 | 68 | 65 | 1.2寸 |
以上表為5.5kw渦流風機參數
上圖為2GH 810-H17單葉輪5.5kw渦流風機
上圖為2GH 720-H47雙葉輪5.5kw渦流風機
上圖為2GH 740-H17雙葉輪5.5kw渦流風機

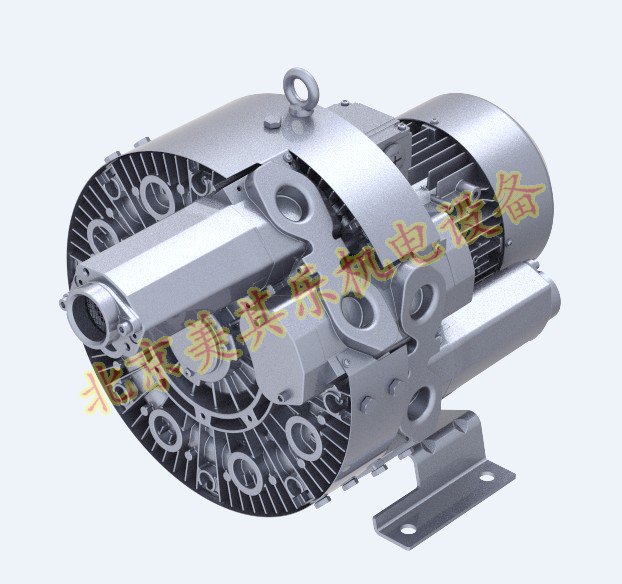

上圖為4GH 620-H57雙葉輪5.5kw渦流風機
