電源電路的理解
電源電路是指提供給用電設備電力供應的電源部分的電路設計，使用的電路形式和特點。既有交流電源也有直流電源。
電源電路的分類
一、電子電路
根據所處理信號的不同，電子電路可以分為模擬電路和數字電路。
1、模擬電路
自然界產生的連續性物理自然量，將連續性物理自然量轉換為連續性電信號，運算連續性電信號的電路即稱為模擬電路。模擬電路對電信號的連續性電壓、電流進行處理。
最典型的模擬電路應用包括：放大電路、振蕩電路、線性運算電路（加法、減法、乘法、除法、微分和積分電路）。運算連續性電信號。
2、數字電路
數字電路又名邏輯電路，是一種將連續性的電信號，轉換為不連續性定量電信號，并運算不連續性定量電信號的電路。數字電路中，信號大小為不連續并定量化的電壓狀態。多數采用布爾代數邏輯電路對定量后信號進行處理。典型數字電路有，門電路、觸發器、寄存器、加法器、減法器等，來運算不連續性定量電信號。
二、集成電路
集成電路亦稱為IC。運用集成電路設計程序（IC設計），將一般電路集成到半導體材料里的半導體電路（一般為硅片），稱為集成電路。利用半導體技術制造出集成電路（IC）。
三、其它電源電路種類
整流電路、直流穩壓電路、濾波電路、穩壓電路
電源電路的功能
每個電子設備都有一個供給能量的電源電路。電源電路有整流電源、逆變電源和變頻器三種。常見的家用電器中多數要用到直流電源。直流電源的最簡單的供電方法是用電池。但電池有成本高、體積大、需要不時更換（蓄電池則要經常充電）的缺點，因此最經濟可靠而又方便的是使用整流電源。

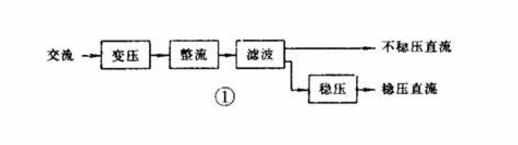

電子電路中的電源一般是低壓直流電，所以要想從220伏市電變換成直流電，應該先把220伏交流變成低壓交流電，再用整流電路變成脈動的直流電，最后用濾波電路濾除脈動直流電中的交流成分后才能得到直流電。有的電子設備對電源的質量要求很高，所以有時還需要再增加一個穩壓電路。因此整流電源的組成一般有四大部分，見圖1。其中變壓電路其實就是一個鐵芯變壓器，需要介紹的只是后面三種單元電路。
1、整流電路
整流電路是利用半導體二極管的單向?qū)щ娦阅馨呀涣麟娮兂蓡蜗蛎}動直流電的電路。
2、濾波電路

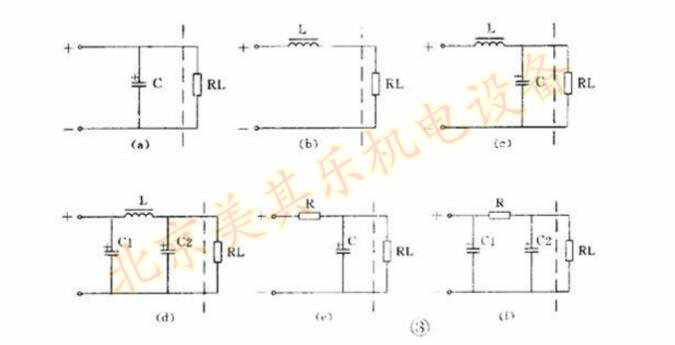

整流后得到的是脈動直流電，如果加上濾波電路濾除脈動直流電中的交流成分，就可得到平滑的直流電。
開關電源的主要電路是由輸入電磁干擾濾波器（EMI）、整流濾波電路、功率變換電路、PWM控制器電路、輸出整流濾波電路組成。輔助電路有輸入過欠壓保護電路、輸出過欠壓保護電路、輸出過流保護電路、輸出短路保護電路等。

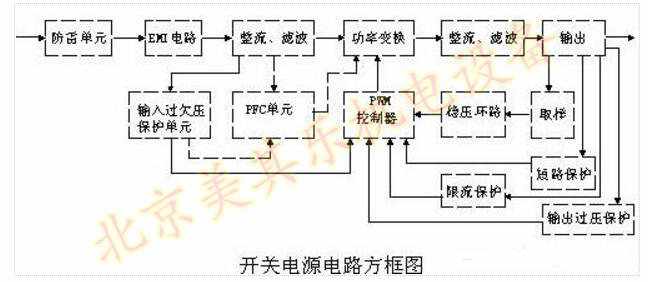

開關電源的電路組成方框圖如下：
